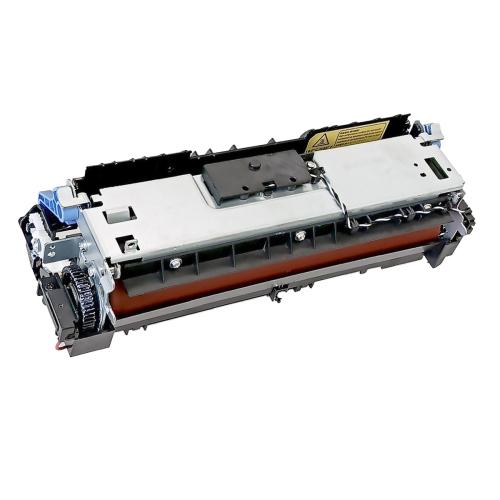

Печь в сборе Pantum 302111018801

Печь в сборе Pantum 302111018801 – это узел термозакрепления, который отвечает за фиксацию тонера на бумаге в лазерных принтерах. Замена этого элемента требуется при появлении полос, смазывании изображения или слабом закреплении отпечатков. Модель 302111018801 изготовлена по стандартам OEM, что гарантирует точное соответствие оригинальным параметрам и стабильную работу оборудования.

Узел поставляется в сборе и включает все необходимые компоненты: нагревательный элемент, терморолик, прижимной вал и датчики температуры. Это упрощает ремонт – не нужно подбирать отдельные детали или паять контакты. Благодаря цельному исполнению сокращается время простоя устройства, что критично для офисов с интенсивной печатью.

Применение и сценарии использования

Узел термозакрепления используется в принтерах Pantum серий BP5100 и BM5100. Эти аппараты относятся к среднему офисному классу и рассчитаны на нагрузку до 50 000 страниц в месяц. Поэтому замена печки требуется обычно после 100–150 тысяч отпечатков или при появлении характерных дефектов печати. Данная модель 302111018801 идеально подходит для данных серий.

Основные признаки неисправности

• Тонер стирается пальцем после печати – не хватает температуры или давления.
• На листах появляются продольные полосы, которые не исчезают после прочистки.
• Бумага застревает в области выхода, даже при использовании рекомендованных сортов.
• Принтер сообщает об ошибке нагревателя, например, код 50.02.

Если наблюдается хотя бы один из перечисленных симптомов, целесообразно провести диагностику узла. Во многих случаях восстановление печки нецелесообразно – проще заменить её целиком. Это особенно актуально для моделей с большим ресурсом, где износ роликов неравномерен.

Для каких условий подходит

Узел предназначен для круглосуточной работы при температуре от +10 до +32°C. Допускается относительная влажность воздуха в пределах 20–80% без конденсата. Эти параметры соответствуют стандартным офисным условиям и не требуют специальной подготовки помещения.

Технические характеристики

• Тип: узел термозакрепления в сборе (печка).
• Совместимость: Pantum BP5100, BM5100.
• Технология печати: лазерная.
• Тип нагревателя: пленочный (керамический).
• Ресурс: ориентировочно 100 000 страниц (зависит от типа носителя и заполнения).
• Максимальная температура нагрева: до 200°C в рабочем цикле.
• Напряжение питания: 24 В постоянного тока (от блока питания принтера).
• Габаритные размеры: 310 × 90 × 75 мм (без упаковки).
• Вес: 0,85 кг.
• Артикул: 302111018801.

Параметры напряжения и разъёмов полностью соответствуют оригинальным платам управления принтеров Pantum. Установка не требует доработки корпуса или изменения прошивки. После монтажа необходимо выполнить калибровку через сервисное меню, которая занимает не более пяти минут.

Преимущества решения

• Цельная конструкция – исключает ошибки при сборке и снижает риск повреждения контактов.
• Оригинальное исполнение – все компоненты имеют сертификацию и проходят контроль качества на заводе-изготовителе.
• Стабильное закрепление – равномерное распределение температуры по ширине листа обеспечивает одинаковую плотность отпечатка по всей площади.
• Низкий уровень шума – подшипники скольжения работают тише по сравнению с аналогами на шариковых подшипниках.
• Быстрая установка – среднее время замены составляет 15–20 минут у специалиста средней квалификации. Этот компонент 302111018801 разработан для простого монтажа.

Отдельно стоит отметить, что использование этой модели позволяет избежать перегрева крайних зон листа. Это особенно важно для двусторонней печати, когда бумага проходит через узел дважды за короткий промежуток времени.

Рекомендации по замене

Перед началом работ отключите принтер от сети и дайте ему остыть в течение 30–40 минут. Откройте заднюю крышку и извлеките картридж, чтобы получить доступ к узлу. Отсоедините разъёмы питания и сигнальные шлейфы, запомнив их расположение. Извлеките старую печь, осторожно приподнимая её за боковые направляющие.

Установите новый узел в обратном порядке. Убедитесь, что защёлки на корпусе встали на место, а шлейфы не пережаты. После сборки выполните тестовую печать на черновой бумаге. Если изображение чёткое и не смазывается – замена выполнена успешно. Проверьте также отсутствие посторонних звуков при вращении роликов.

При возникновении ошибок после установки проверьте правильность подключения разъёмов. Наиболее частая причина – неплотное соединение шлейфа датчика температуры. Если ошибка не исчезает, возможно, требуется сброс счётчика нагревателя через сервисную утилиту Pantum.
