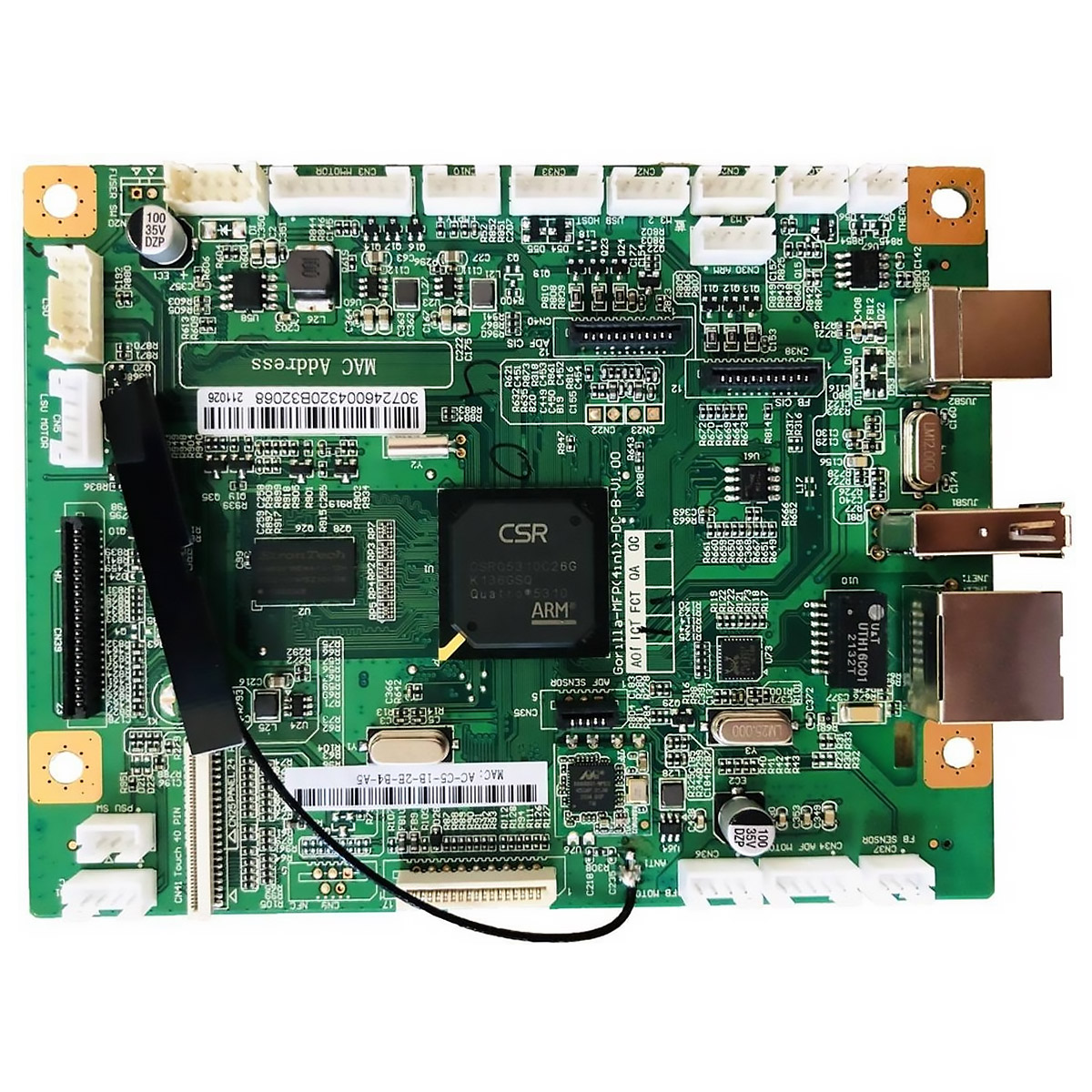

Плата форматера Pantum 301022535001
Артикул:
301022535001
Характеристики
Производитель
Pantum
Тип:
Плата форматера
Назначение
Плата форматера (контроллер) для управления принтером, отвечает за обработку данных и управление печатью
Вид запасной части
Плата/контроллер
Все характеристики
11 732.30 руб.
Достаточно
-
+
В корзину
Рассчитать доставку
Сайт не является публичной офертой. Цены, доступность и комплектации товаров менеджер уточнит после оформления заказа.
Описание
Плата форматера Pantum 301022535001 управляет обработкой данных и формированием изображения в лазерных МФУ. Контроллер 301022535001 отвечает за приём заданий, растрирование страниц и синхронизацию всех узлов печатающего механизма. Это ключевой компонент, от стабильности которого зависит скорость вывода документов и корректность цветопередачи (в случае монохромных устройств — глубина чёрного). Замена этой платы часто требуется после скачков напряжения или при выходе из строя интерфейсных разъёмов.
Назначение и роль платы форматера
Плата форматера — это, по сути, «мозг» принтера или МФУ. Она получает данные с компьютера через USB, Ethernet или Wi-Fi, преобразует их в растровое изображение и передаёт команды на лазерный блок, печку и другие узлы. В моделях Pantum M7300FDW и M7300FDX этот контроллер дополнительно управляет модулем двусторонней печати и устройством автоподачи оригиналов.
При отказе платы принтер обычно перестаёт реагировать на команды, не выходит из состояния «ошибка» или не определяется компьютером. Восстановление работоспособности возможно только путём замены модуля. Предлагаемый контроллер полностью совместим с указанными моделями и поставляется в заводской упаковке.
Применение и сценарии использования
Для офисной техники Pantum
Плата форматера устанавливается в МФУ Pantum M7300FDW и M7300FDX. Эти устройства часто эксплуатируются в небольших и средних офисах, где важны низкая стоимость отпечатка и надёжность. Замена контроллера позволяет вернуть аппарат к жизни без покупки нового принтера, что экономит бюджет. Модель 301022535001 подходит для обоих указанных аппаратов.
Признаки неисправности
Необходимость замены возникает при следующих симптомах: принтер не включается, не определяется по сети, выдаёт ошибку «ошибка форматтера» или зависает при печати. Также частой причиной является повреждение порта USB или сетевой карты вследствие грозы или перепадов напряжения. В таких случаях замена платы — единственное корректное решение.
Технические характеристики
- Тип устройства: плата форматера (контроллер)
- Совместимость: Pantum M7300FDW, Pantum M7300FDX
- Технология печати: лазерная
- Интерфейсы: USB 2.0, Ethernet (10/100), Wi-Fi (802.11 b/g/n)
- Функции: приём и обработка заданий, управление сканером и АПД
- Особенности: поддержка двусторонней печати, совместимость с PCL и PostScript
- Артикул: 301022535001
Контроллер рассчитан на работу в офисных условиях с температурой от 10 до 32°C. Он потребляет не более 5 Вт в режиме ожидания, что не создаёт дополнительной нагрузки на блок питания устройства.
Преимущества решения
- Полная совместимость с двумя популярными моделями МФУ — не нужно подбирать разные версии плат для M7300FDW и M7300FDX.
- Оригинальный компонент Pantum, что гарантирует стабильную работу и корректное взаимодействие с прошивкой устройства.
- Простая установка: плата крепится стандартными винтами и подключается шлейфами — замена занимает около 15 минут.
- Восстановление полного функционала МФУ, включая сетевую печать и сканирование, без потери производительности.
- Экономическая выгода: стоимость платы значительно ниже цены нового принтера (для данной модели — примерно в 5–7 раз).
Контроллер 301022535001 прошёл проверку на совместимость с прошивками последних версий, поэтому после установки не потребуется обновление ПО. Это упрощает замену даже для неспециалистов.
Вопросы и ответы
Как понять, что нужна замена платы форматера, а не другого узла?
Основной признак — принтер не реагирует на команды, не определяется компьютером или выдаёт ошибку «форматтер». Если при этом блок питания исправен (горит индикатор), а лазерный блок и печка работают при принудительном запуске — проблема именно в контроллере. Для точной диагностики можно проверить интерфейсные разъёмы мультиметром, но чаще всего визуально видны следы перегрева или вздутые конденсаторы на плате.
Подойдёт ли эта плата для других моделей Pantum, кроме M7300FDW и M7300FDX?
Нет, данная модель контроллера предназначена только для указанных устройств. У других аппаратов Pantum (например, серии P2500 или M6500) другая архитектура и разъёмы. Установка несовместимой платы может привести к короткому замыканию. Перед покупкой всегда сверяйте маркировку на старой плате с артикулом 301022535001.
Сложно ли заменить плату самостоятельно?
Замена не требует пайки или специальных навыков. Нужно отключить принтер от сети, снять левую боковую крышку (она крепится на защёлках), отсоединить шлейфы от старой платы, выкрутить 3-4 винта и установить новую. Главное — не перепутать разъёмы. Рекомендуем сфотографировать подключение до разборки. Для M7300FDX дополнительно потребуется отсоединить кабель блока питания.
Какие гарантийные обязательства действуют на эту плату?
На оригинальную плату форматера Pantum предоставляется гарантия 6 месяцев с момента покупки. При возникновении неисправностей в течение этого срока (при отсутствии механических повреждений и следов вскрытия) возможен обмен. Для оформления гарантии сохраняйте чек и упаковку. Обратите внимание: самостоятельная установка не влияет на гарантию, если она выполнена аккуратно.
Есть ли риск, что после замены платы понадобится перепрошивка?
Как правило, нет. Плата уже содержит заводскую прошивку, совместимую с M7300FDW и M7300FDX. Однако если принтер ранее использовался с неофициальной прошивкой, после замены контроллера может потребоваться обновление ПО через USB. В большинстве случаев достаточно сброса настроек до заводских через меню. Мы рекомендуем устанавливать только официальные обновления с сайта Pantum.
Контакты
Отдел продаж:
+7 (499) 288-88-37
info@eddp.ru
Характеристики
|
Производитель
|
Pantum |
|
Тип:
|
Плата форматера |
|
Назначение
|
Плата форматера (контроллер) для управления принтером, отвечает за обработку данных и управление печатью |
|
Вид запасной части
|
Плата/контроллер |
|
Совместимость
|
Pantum M7300FDW; Pantum M7300FDX |
|
Гарантия
|
12 месяцев |
|
Сайт производителя
|
https://www.pantum.ru/ |
|
Технология печати
|
Лазерная |
|
Цвет
|
эеленый |
|
Базовая единица
|
шт |
